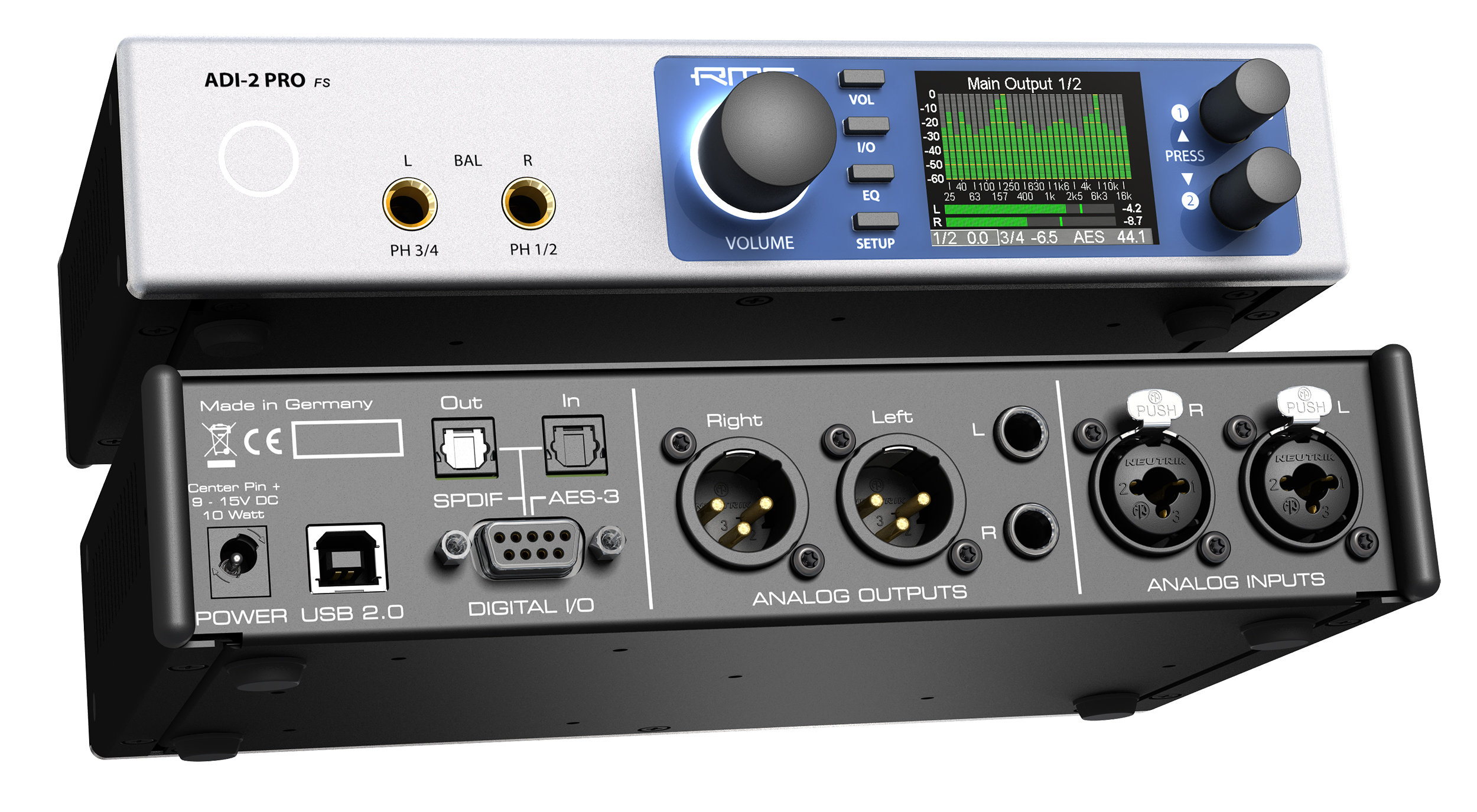

模拟输入
XLR
• 输入: XLR,伺服平衡
• 输入灵敏度可选+24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• 信噪比(SNR) @ +13/19/24 dBu: 120.x dB RMS 未加权, 124.x dBA
• 信噪比(SNR) @ +4 dBu: 119 dB RMS 未加权, 123 dBA
• 频率响应 @ 44.1 kHz, -0.1 dB: 5 Hz – 20.5 kHz
• 频率响应@ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
• 频率响应@ 192 kHz, -1 dB: 2 Hz – 92.7 kHz
• 频率响应@ 384 kHz, -1 dB: < 1 Hz – 124 kHz
• 频率响应@ 768 kHz, -3 dB: < 1 Hz – 180 kHz
• THD @ -1 dBFS: -116 dB, 0.00016 %
• THD+N @ -1 dBFS: -112 dB, 0.00025 %
• 通道隔离 > 110 dB
TRS
与XLR输入一样,但是:
• 输入: 6.3 mm TRS接口, 伺服平衡,完全兼容TS和RCA
模拟输出
1/2 XLR
• 输出电平可变 +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
•信噪比(SNR) @ +13/19/24 dBu: 117 dB RMS未加权, 120 dBA
• 信噪比(SNR) @ +4 dBu: 115 dB RMS未加权, 118 dBA
• 频率响应 @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
• 频率响应 @ 96 kHz, -0.5 dB: 0 Hz – 44.9 kHz
• 频率响应 @ 192 kHz, -1 dB: 0 Hz – 88 kHz
• 频率响应 @ 384 kHz, -1 dB: 0 Hz – 115 kHz
• 频率响应 @ 768 kHz, -3 dB: 0 Hz – 109 kHz
•THD @ -1 dBFS: -112 dB, 0.00025 %
•THD+N @ -1 dBFS: -110 dB, 0.00032 %
• THD @ -3 dBFS: -116 dB, 0.00016 %
• 通道隔离: > 110 dB
• 输出阻抗: 200 Ohm平衡, 100 Ohm非平衡

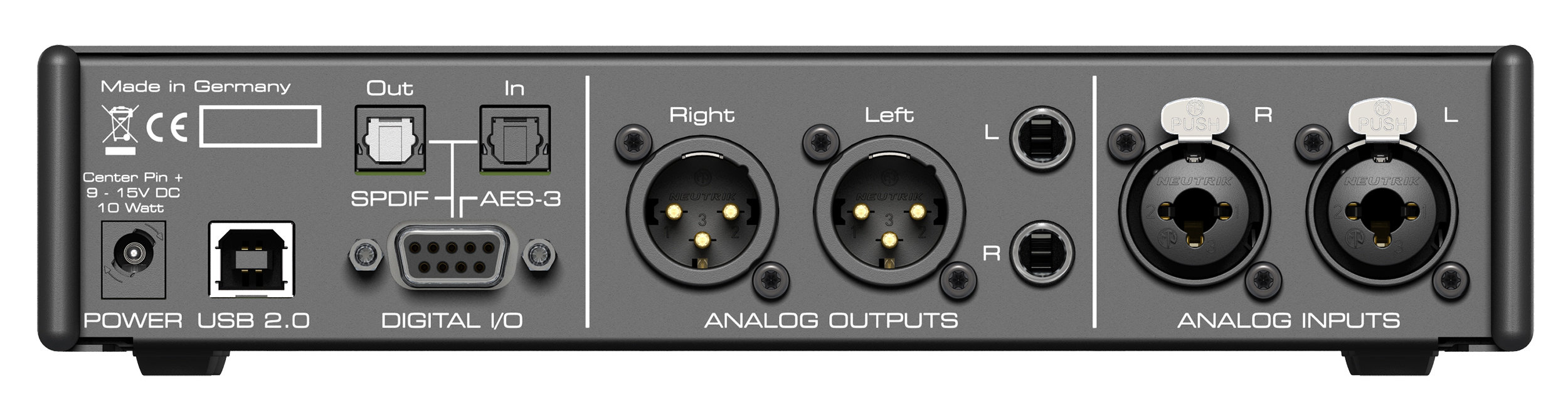

1/2 TS (后面板)
与XLR输出一样,但是:
• 输出: 6.3 mm TS接口, 非平衡
• 最大输出电平: +19 dBu
• 信噪比(SNR) @ +13/+19 dBu: 117 dB RMS 未加权, 120 dBA
• 信噪比(SNR) @ +4 dBu: 113 dB RMS未加权, 117 dBA
• 输出阻抗: 100 Ohm

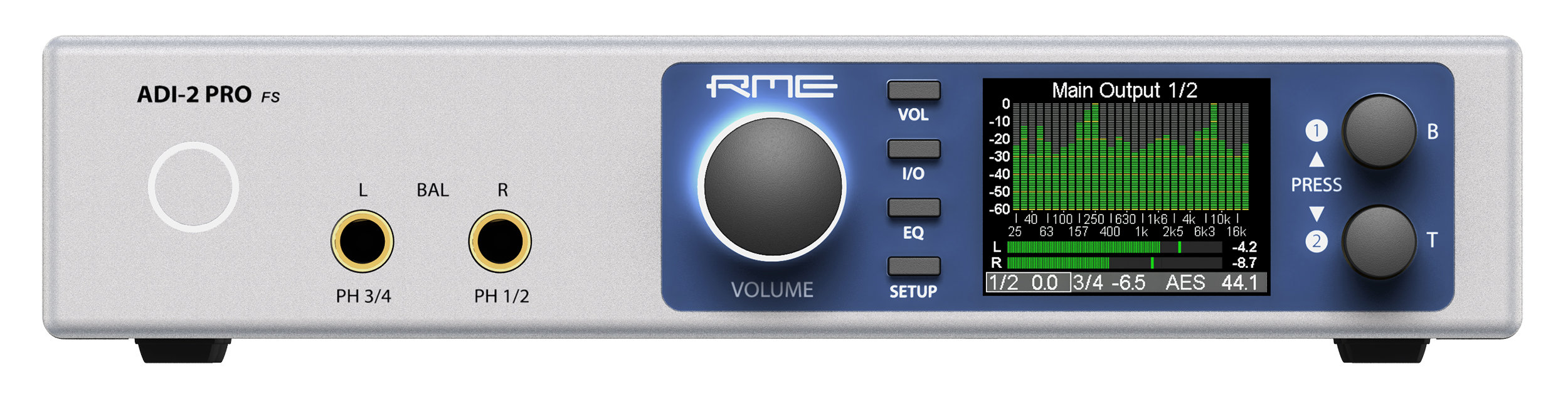

Phones 1/2
与TS的输出1/2一样,但是:
• 输出: 6.3 mm TRS接口, 平衡, 立体声
• 输出阻抗: 0.1 Ohm
• 信噪比(SNR) @ +22 dBu: 117 dB RMS未加权, 120 dBA
• 信噪比(SNR) @ +7 dBu: 114 dB RMS未加权, 118 dBA
• 输出电平@0 dBFS, Ref Level +19 dBu, 负载100 Ohm 及以上: +22 dBu (10 V)
• 输出电平@0 dBFS, Ref Level +4 dBu, 负载8 Ohm及以上: +7 dBu (1.73 V)
• THD @ +18 dBu, 32 Ohm负载, 1.2 Watt: -110 dB, 0.0003 %
• THD+N @ + 18 dBu, 32 Ohm负载: -107 dB, 0.00045 %
• THD @ +14 dBu, 16 Ohm负载, 0.94 Watt: -110 dB
Phones 3/4
与耳机输出1/2一样,但是:
• 输出电平@ 0 dBFS: 关闭大功率+7 dBu, 开启大功率+22 dBu
平衡的耳机模式
与以往一样,但是::
• 输出电平@ 0 dBFS: 关闭大功率+13 dBu (9.8 V), 开启大功率+28 dBu (19.5 V)
• 输出阻抗: 0.2 Ohm
• 信噪比 (SNR) @ +28 dBu: 120 dB RMS未加权, 123 dBA
• 信噪比 (SNR) @ +13 dBu: 118.4 dB RMS未加权, 122 dBA
• 输出电平@ 0 dBFS, 开启大功率, 负载150 Ohm及以上: +28 dBu (19.5 V)
• 输出电平@ 0 dBFS, 关闭大功率, 负载8 Ohm及以上: +13 dBu (9.8 V)
• 最大功率@ 0.001% THD: 2.9 W每通道
数字输入
通用
• 锁定范围: 28 kHz – 200 kHz
• 抖动抑制: > 50 dB (2.4 kHz)
AES/EBU
• 1 x XLR, 平衡变压, 电位隔离, 符合AES3-1992
• 兼容SPDIF(IEC 60958)
SPDIF同轴
• 1 x RCA, 平衡变压, 符合IEC 60958
• 兼容AES/EBU (AES3-1992)
SPDIF光纤
• 1 x光纤, 符合IEC 60958
• 兼容ADAT
数字输出
AES/EBU
• 1 x XLR, 平衡变压, 电位隔离, 符合 AES3-1992
• 单线模式, 采样率 28 kHz ~ 200 kHz
SPDIF同轴
• 1 x RCA, 符合 IEC 60958
• 单线模式, 采样率28 kHz ~ 200 kHz
SPDIF光纤
• 1 x optical, 符合 IEC 60958
• 采样率28 kHz ~ 200 kHz
数字
• 时钟: 内部、AES、SPDIF、ADAT输入
• 外部时钟的抖动抑制:>50 dB(2.4kHz)
• 外部时钟支持的采样率: 28 kHz ~ 200 kHz
• 内部时钟支持的采样率: 44.1 kHz ~ 768 kHz
通用
• 包括电源: 外部PSU, 100 - 240 V AC, 2 A, 24 W
• 待机(待机光环为红色)功耗: 50 mW
• 闲置(待机光环为白色,但无工作无负载)功耗: 10 W,最大(有负载)功耗: 22 W
• 理想电流@12 V: 850 mA (10 Watts)
• 尺寸 (WxHxD): 215 x 44 x 130 mm (8.5" x 1.73" x 5.1")
